旋风除尘器标准图，旋风除尘器计算公式



旋风除尘器的漏风或除尘器内壁的磨损会降低旋风除尘器的除尘效果和除尘设备的寿命。什么因素会导致漏气和内壁磨损？家居技术人员为您总结了以下因素，希望对大家有所帮助。旋风除尘器是旋风除尘器的基础，属于螺旋旋风除尘器。顶盖板做成向下倾斜15的螺旋切线形状。除尘后，含尘气体进入向斜顶盖方向向下流动，不形成上灰环，可消除引入气流向上流动形成的小涡流气流，降低动能消耗，提高除尘效率。该除尘器适用于物料密度高的干法和非纤维除尘，广泛应用于冶金、铸造、喷砂、建材、电力、耐火等行业。

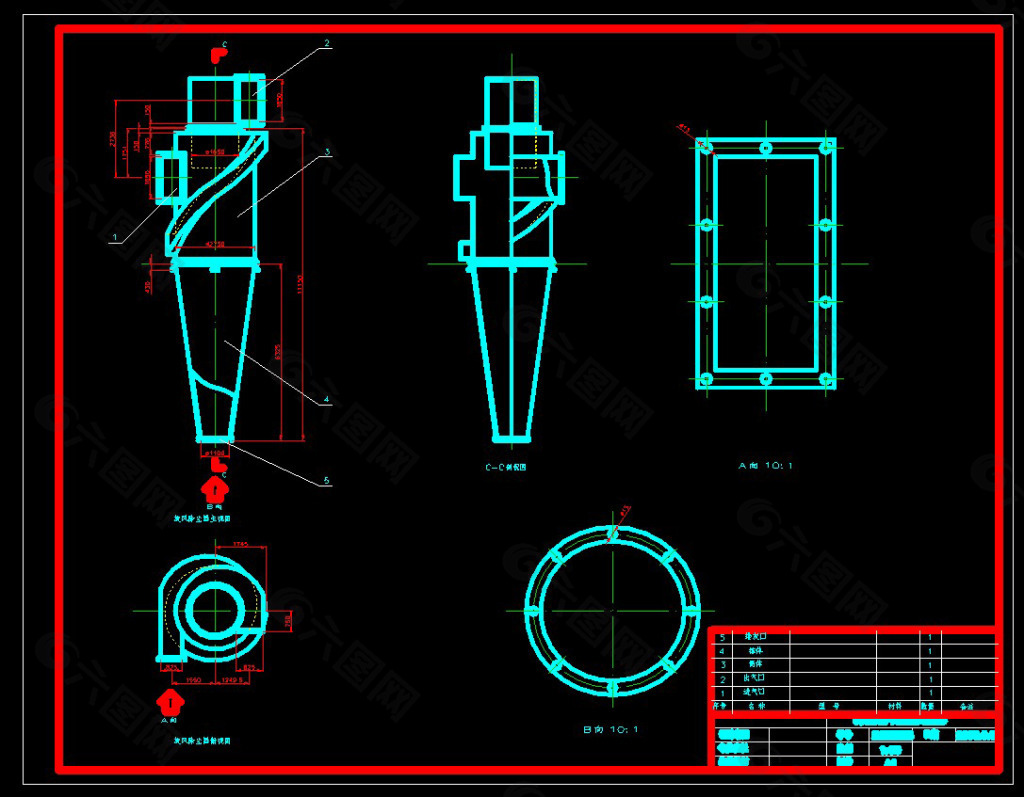

旋风除尘器由三部分组成：旋风简体、灰斗和蜗壳(或集风帽)。根据气缸数量，有单缸、双缸、三缸、四缸、六缸五种组合，每种组合有两种出风形式：型水平出风和型上部出风。对于工型双缸组合，有两种组合：中心进气口和出气口以及侧进气口和出气口。I型单缸和三缸组合只有侧进气口和出气口，而四缸和六缸组合只有中心进气口和出气口。对于二型，的各种组合，可以采用上述I型中的任何进气位置。这种除尘设备具有阻力小、除尘效率高、风量大、性能稳定、占地面积小、结构简单、实用、价格低廉等优点。

旋风吸尘器漏风的原因

1.除尘器进出口连接法兰漏气主要是由于配件使用不当造成的，如螺栓未拧紧、垫片不平整、法兰面不平整等。

2.除尘器漏气的主要原因是磨损，这在旋风除尘器中经常发生。特别是，当灰尘气流旋转或冲击集尘器主体时，下椎体特别磨损。根据现场经验，当气体粉尘浓度超过10g/m3时，厚度为3的钢板可能在不到100天内磨损。

3.旋风除尘器的漏风是除尘器漏风的另一个重要方面。排灰阀多用于机械自动型，如重锤式。这些阀门密封性差，如果不立即关闭，就会发生漏气。这是除尘器运行和管理中的一个重要环节。

旋风吸尘器的结构特点：

(1)靠近直筒的锥体结构设计，消除了下灰环，的形成，避免了局部磨损中粗尘的反弹现象，提高了使用寿命和除尘效率。

(2)设计了一种能有效防止下部二次扬尘的装置，这在国内尚属首次。

(3)设计了直通侧室，可有效消除上灰环现象，不易堵塞。

旋风吸尘器的工作原理：

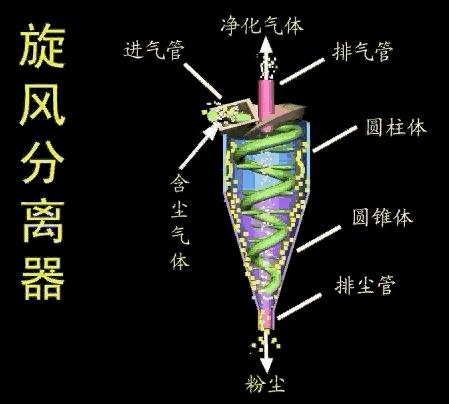

当含尘气流通过与除尘器进入蜗壳相切的收缩入口时，它自上而下做螺旋旋转，尘粒在离心力的作用下被甩到除尘器壁上，并在特殊结构的密封除尘器进入内沿壁向下旋转；净化气体从底部到顶部螺旋旋转，并通过中心管排出。
