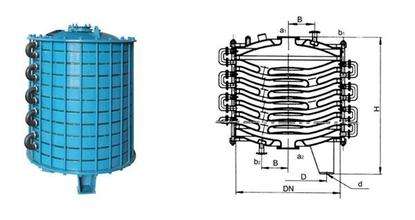

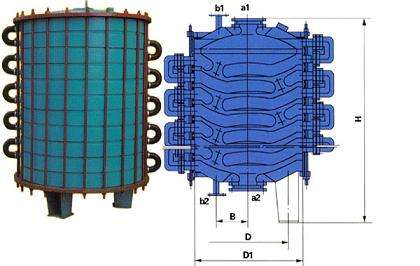

搪瓷片式冷凝器结构图(蒸汽冷凝器结构图)







冷凝器的结构





内部为螺旋管，中间为冷却水循环水的空间，外部为整个壳体。





冷凝器和蒸发器的内部结构差异越详细越好





粗略地说，它们之间没有区别。它们都是热交换器，但用途不同。冷凝器用来散热，蒸发器用来吸热。





仔细说来，还有一个区别：





在冷凝器的设计中，应将其分为两路，不同路径的入口应尽可能的近，出口应尽可能的近，入口和出口应尽可能的远，以避免因再加热造成的部分热交换损失，避免不均匀分布流量。在实际设计中，如果有两个以上的分支，应采用集中分液器和集液器，使不同的流路流量尽可能均匀。不同流道的管程应相同，并应均匀地流过迎风面和背风面，使传热均匀。





对于蒸发器，要求相似且相对简单。最常见的是，进液部分增加了一个分液头，分液头分为多条路径，分液头必须垂直安装。冷凝器没有液体分离头，采用气体分离头。





从张冷凝器的图片开始，这是最基本的管道形式。如果方便的话，请留下电子邮件地址，我会再发一份相关信息。





风冷冷凝器的结构是什么？





中央空调风冷冷凝器主要由铝翅片、铜热管、进口集箱、出口集箱、轴流风机、密封板和框架组成。散热片由全张铝板制成，热管由纯铜管制成。为了减少导热管的弯头，首先将绕线管做成一个U型管。将整个张铝片冲压成翅片，增加翅片与基管的接触面，提高胀管效果。冷凝器如图的整体结构。





冷凝器总体结构





制冷剂蒸汽通过进气管进入分配到每个蛇形管，在蛇形管中逐渐冷却，其液体在重力作用下沿蛇形管向下流动，最后从液体出口集管排出。在风扇的作用下，冷却介质(空气)被迫流过翅片管，冷凝热被散发到环境空气中。





小型空冷凝汽器传热管和翅片的规格和尺寸。





小型空冷凝汽器传热管和翅片管的结构
